入门基础课程
Gerber文件简介：
1、Gerber文件：主要由座标文件构成，主要用于描述线路板图像的具体位置。
2、D码文件：主要用于描述线路板图像的大小及形状。

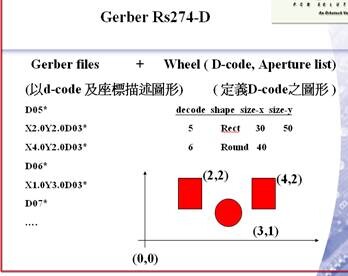

3、Gerber文件分为二种格式：Rs--274-X和rs--274-D
Rs-274-X为：多层gerber文件对应一层d码
Rs-274-D为：一层gerber文件对应一层d码
4、Gerber文件的后缀名有：*.Pho、*.G*、*.Art、*.Lgr、*.Gbr、*.Plt
5、D码文件常见的后缀名有*.Rep，*.Apr，*.Txt，*.Apt
6、钻孔文件常见的后缀名有*.Txt，*.Drl，*.Tap
7、常见的d码形状有：
Circle/Round（圆形）（简写rnd）/Line(线条) /Circular圆形
Square正方形简写（Sqr） Rectangle长方形（简写rect）
Oval/Oblong/Ellipse /Draw Obround 椭圆形 Annl / Round Dount 圆环
Flash焊盘（不同的数据有不同的含义，有时圆，有时为散热焊盘，若只有一个数据时就定义为圆）
8、需要了解的d码形状：
Round Thermal散热焊盘 Rounded Rectangle 圆角的长方形
Mounting Hole定位孔圆型 Target 靶型 Octagon 八角型
Custom 自定义 Diamond 菱型 Blank 空白型 Heat Relief 梅花型
Polygon 多边形 Drawn Cross 十字型 Nc Tool 钻孔刀具
9、常见单位的换算：
1inch=25.4mm=25400um 1mm=39.37mil 1mil=0.0254mm 1mm=1000um 1mil=25.4um Inch>Mm>Mil>Um 一般二位小数为inch,例：0.08（Inch）；若为整数位则为mil,例：80mil；若为一位小数为mm，例：0.8mm
10、客户资料一般是以e-Mail邮件的形式提供,附件下载解压缩后,有三种文件类型
1、Pcb文件是一种设计软件,一般设计软件分为四大类：Protel系列、Powerpcb系列、
Autocad文件，Allegro这些设计软件的文件必须正确转化为gerber后才能正确读入CAM 软件：如 Cam350、Genesis2000、Gc-Cam、UCAM、
2、设计软件的后缀名：*.Pcb、*.Job、*.Asc 、*.Dwg
11、工程资料制作的一般程序：
客户订单收到后初步评估资料(如：最小线宽、线距、最小孔径、焊盘及特殊工艺能否加工) Mi生产制作指示（线路板生产工艺流程的编写）和Cam制作（根椐Mi生产指示：制作钻孔，菲林，锣带资料）其中菲林制作包括内层正片，负片，外层线路，防焊，文字，分孔图及蓝胶，碳油菲林、经QAE检查OK后光绘菲林，检查无误后才可把菲林发放生产线的各工序用来进行图像转移。
