关于阻抗板生产控制和简单介绍
阻抗板上的阻抗线是用不同的走线长度和宽度实现不同的波长达到高频效果。
阻抗线和测试条
1．阻抗线分为特性阻抗（也可以称为单线阻抗）和差分阻抗，如下图类似

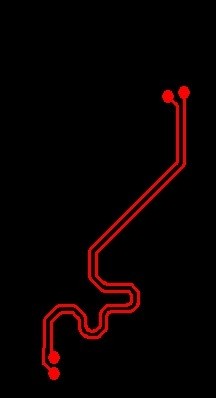

差分阻抗线！图二为：
特性阻抗线
2．阻抗线的阻值分为特性45ohm,50ohm ,55ohm,60ohm不等, 差分阻抗线阻值有90ohm 95ohm 100ohm 不等，客户要求成品板阻值一般都在+/-10%内。
3．阻抗线测试条，阻抗线测试条是用来提供给阻抗测试仪测试阻抗值的唯一数据，准确性非常重要，阻抗线测试条边边上要求记录以下信息：生产编号(01S4C4122).客户型(761 v1.0). 阻抗阻值(90+/-10%ohm). 阻抗线宽线距（L:5.5mil L:L=4.5mil）. 阻抗线在那层参考第几层（GTL-L2）！阻抗线测试条如下图：
4.改变阻抗线阻值的主要因素有①介质厚度（芯料厚度，内层PP厚度）和介电常数②内外层铜厚③阻抗线的线宽线距④绿油厚度。
一、工程资料

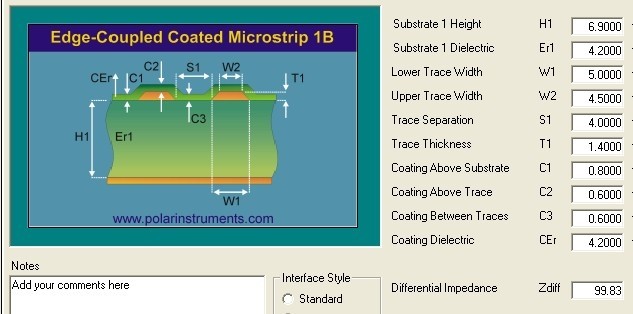

1.软件计算: 工程严格按客户要求制作，并用Polar SI9000软件进行阻抗理论值计算，计算理论值合格后方可进行资料处理，如不合格则要求客户资料更改或者经过客户同意后进行资料的线宽线距的调整，PP和内芯料的厚度可调整来实现理论值！ 下图为Polar SI9000阻抗计算软件实体操作界面与说明
H1:介质厚度(PP片或者板材,不包括铜厚) Er1:PP片的介电常数(板材为:4.5 P片4.2) W1:阻抗线上线宽(客户要求的线宽) W2:阻抗线下线宽(W2=W1-0.5MIL) S1:阻抗线间距(客户原稿) T1:成品铜厚 C1:基材的绿油厚度(我司按0.8MIL) C2:铜皮或走线上的绿油厚度(0.6MIL) C3:基材上面的绿油厚度(0.6MIL) Cer:绿油的介电常数(我司按4.2MIL) Zo:由上面的参数计算出来的理论阻值
2．PP厚度: 如内层线路如铜面较少PP流胶大情况下厚度下限基本公差参数1080（2.95mil）此PP少用，2116（4.33 mil）,1506(5.5 mil),7628(6.7 mil)，
如内层大铜面PP流胶少情况下厚度上限基本公差参数1080（3.15mil）此PP少用，2116（4.7 mil）,1506(5.9 mil),7628(7.08 mil)，
3.板材厚度: 我司板材无特殊要求的都为负公差，0.2mm实际为0.18mm左右,0.3mm=0.28mm,0.4mm=0.38mm,0.5=0.48mm,0.6mm=0.58mm,0.8mm=0.78mm,1.0mm=0.98mm,1.2mm=1.18mm,1.6mm=1.48mm,2.0mm=1.98mm
4:铜厚: 我司外层投料H/HOZ加工到成品后基本铜厚为35UM，1.4mil计算,投料1/1OZ的加工到成品后基本铜厚为53UM，2.08mil计算,内层因不镀二铜按H/HOZ=0.7mil计算, 1/1OZ=1.37mil计算.
5. 阻抗线宽线距: 我司阻抗线宽按0.04MM进行补偿！故计算理论值时按文件计算即可！如客户阻抗线宽线距不规范宽窄不一致的要求客户工程重新调整好方可生产。
6．阻抗测试条： 每款板内的所有种类的阻抗值，要求做一种测试条，测试条内层每层不可连通，具体查看《阻抗测试条制作》文档。
二 生产制程
1． 开料：开料要求用厚度相对统一，供应商优良品质大料生产。
2． 干区：线路菲林严格按工程要求检查线宽检查线宽是否合格后，方可进行批量生产，如有线宽线距偏宽偏细的情况请交回工程，要求加工商重新绘制的合格菲林后生产，菲林线宽线距公差我司标准为+/-0.005MM,内外层线路按常规0.015mm公差曝光显影,绝对不可违规操作幼线行为，阻焊按常规生产！
3． 湿区：按常规沉铜和镀二铜，保证电流分布均匀，蚀刻要特别注意，绝对不可违规操作幼线行为，蚀刻之前对蚀刻药水进行化验分析参数OK后方可蚀刻，要求做首板确认，要查看阻抗线是否合格，请测量阻抗测试条内线宽有标注说明！（电锡前测铜厚!!蚀刻后(退锡前)测阻抗线宽!!）
4． 压合： 压合厂商要求严格按工程提供PP厚度和压合后公差进行压合，PP厚度公差保证在+/-0.018mm内。
5． 切片：①阻抗板压合回厂后计划人员通知切片人员打切片测量PP厚度，工程计算理论值合格后方可下一步批量钻孔生产，②电锡前测铜厚度和蚀刻后(退锡前)测阻抗线宽，工程计算理论值合格后方可转下工序批量生产。
